Spesso, lavorando nei CED di media/grandi dimensioni, ci si ritrova con l’urgenza di dover accedere ad un apparato via console. Cosa fare in questi casi? Usare un pc con la seriale o con il convertitore USB2Serial, ma se non avessimo nulla a riguardo? Semplice! Basta utilizzare un router come console terminal :)

Tutto ciò è estremamente facile, le uniche cose richieste sono:

  • cavo rollover
  • un qualsiasi router cisco avente la AUX

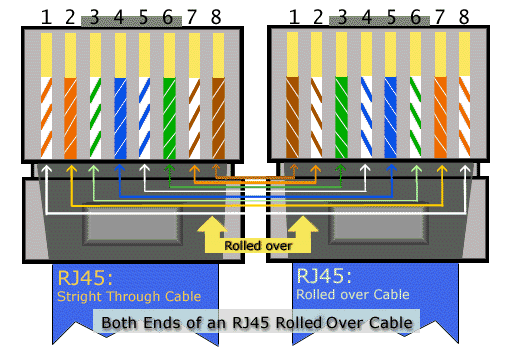

Cosa è un cavo rollover? Il cavo rollover è semplicemente un cavo RJ45 con pin invertiti (vedi immagine sottostante).

Una volta reperito il cavo in questione, non dobbiamo far altro che collegare il rollover:

  • nella console dell’apparato che vogliamo gestire
  • nella AUX del router che ci farà da ‘console terminal’

Conclusa questa banalissima operazione, il prossimo step è configurare il router. Di seguito il template da applicare:

Ciscozine(config)#line aux 0
Ciscozine(config-line)#transport input telnet

Fatto ciò non dobbiamo fare altro che identificare la ‘AUX line’:

Ciscozine#sh line
   Tty Line Typ     Tx/Rx    A Modem  Roty AccO AccI  Uses  Noise Overruns  Int
      0    0 CTY              -    -      -    -    -     0      0    0/0      -
      1    1 AUX   9600/9600  -    -      -    -    -     0      0    0/0      -
*   514  514 VTY              -    -      -    -    -     3      0    0/0      -
    515  515 VTY              -    -      -    -    -     0      0    0/0      -
    516  516 VTY              -    -      -    -    -     0      0    0/0      -
    517  517 VTY              -    -      -    -    -     0      0    0/0      -
    518  518 VTY              -    -      -    -    -     0      0    0/0      -

Line(s) not in async mode -or- with no hardware support:
2-513

Ciscozine#

Come potete vedere dal comando ‘show line’ la AUX line occupa la line #1 pertanto per accedere all’apparato non dovremo fare altro che telnettarci (il trasport input può essere anche ssh…) sulla porta 2000+#line. Quindi supponendo che il nostro router abbia una interfaccia (fisica o virtuale) con indirizzamento 192.168.0.1, per accedere all’apparato in console è sufficiente lanciare il comando telnet 192.168.0.1 2001 sul router o anche tramite un pc!

Di seguito, il video che dimostra il funzionamento dell’AUX line per accedere agli apparati in console.

Ricordati:

  • Per uscire dalla sessione console, occorre utilizzare la combinazione CTRL+SHIFT+6, x.
  • Per killare una sessione aperta occorre utilizzare il comando ‘clear line’ o ‘disconnect’
