Appunti CCNA 640-802

Michele Manzotti
Michele Manzottihttp://manzotti.eu
Laureato in informatica sta attualmente studiando per conseguire la laurea magistrale. Durante il suo percorso di studi si è interessato fin da subito al mondo del networking concludendo con una tesi sul monitoraggio delle rete con prodotti open-source. Si interessa anche di sicurezza e in particolar modo ha seguito un corso di Computer Forensic tenuto dalla Polizia Postale e ha conseguito la certificazione OPST per l'esecuzione di test di sicurezza conformi alla metodologia OSSTMM . In ambiente cisco ha iniziato il percorso di certificazione con la CCNA exploration per poi conseguire l'attuale CCNA. In questo periodo oltre agli impegni accademici ha iniziato il percorso per la CCNA Security.

Introduzione

Qui di seguito sono riportati una serie di appunti che sono stati fatti durante il mio studio per la CCNA 640-802. Questi non hanno lo scopo di sostituire i due libri consigliati bensì costituiscono un utile strumento di ripasso pre-esame.

ITER

Libri consigliati

I libri consigliati per lo studio sono: Off.Exam e 31 giorni. Il primo è costituito da due libri ICDN1 e ICDN2, e mostra in dettaglio tutti gli aspetti che caratterizzano la certificazione. Il secondo è essenzialmente un ripasso di quello che si è studiato precedentemente.

Esercizi

Per svolgere correttamente l’esame è utile far pratica con l’ambiente IOS ed esercitarsi sulle domande che potrebbero verificarsi. In nostro aiuto vi sono il simulatore PT e i Testking. Inoltre è possibile sfruttare qualche demo gratuita presente nel sito della cisco recuperandola sia dalla CCNA Exploration che Discovery. Queste demo spesso a fine capitolo contengono pdf e esercizi con PT.

Prenotazione esame

Per effettuare l’esame è necessario prenotare al centro vue più vicino.

Classi di indirizzi

Indirizzi IP privati

privateip

Boot IOS

Valori del registro di configurazione

  • 2100 ROM
  • 2101 Flash
  • 2102 NVRAM
    • – Flash
    • – Tftp
    • – Rom
  • 21042 Reset password

Configuration File

Ordine delle locazioni da dove viene cercato il file di configurazione

  • NVRAM
  • TFTP
  • SETUP

Switching

Configuration base

Switch>enable
Switch#conf term
SW1(config)#hostname SW1
SW1(config)#line con 0
SW1(config-line)#password cisco
SW1(config-line)#login
SW1(config-line)#line vty 0 15
SW1(config-line)#password cisco
SW1(config-line)#login
SW1(config-line)#exit
SW1(config)#enable secret class
SW1(config)#interface vlan 2
SW1(config-if)#ip address 192.168.1.2 255.255.255.0
SW1(config-if)#no shutdown
SW1(config-if)#exit
SW1(config)#ip default-gateway 192.168.1.1

VLAN

La teoria per configurare una VLAN la potete trovare qui.

Crea una VLAN e associa un range di interfaccia ad essa:

SW1(config)#vlan 2
SW1(config-vlan)#name VLAN2
SW1(config)#interface range fastEthernet 0/3 - fastEthernet 0/4
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 2

Crea il trunk in maniera statica e dinamica:

SW3(config)#interface fastEthernet 0/3
SW3(config-if)#switchport mode trunk
SW2(config)#interface fastEthernet 0/2
SW2(config-if)#switchport mode dynamic desirable

Il trunk può essere isl o 802.1q. Il primo è un protocollo proprietario mentre il secondo è uno standard IEEE tagging dei frames.

VTP

Associa il dominio UFFICIO allo switch Server:

SW2(config)#vtp domain ufficio
SW2(config)#vtp version 2
SW2(config)#vtp mode server

Associa il dominio UFFICIO allo switch Client:

SW2(config)#vtp domain ufficio
SW2(config)#vtp mode client

STP

Una bella animazione sul funzionamento del protocollo STP la trovate qui

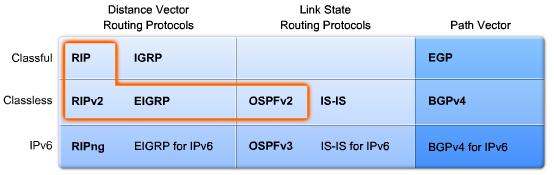

Routing

Administrative Distance

Configurazione base

Router>enable
Router#conf term
SW1(config)#hostname R1
R1(config)#line con 0
R1(config-line)#password cisco
R1(config-line)#login
R1(config-line)#line vty 0 15
R1(config-line)#password cisco
R1(config-line)#login
R1(config-line)#exit
R1(config)#enable secret class
R1(config)#interface fa0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)# description Router Office LAN
R1(config-if)#no shutdown
R1(config-if)#exit

Rotta statica e Default route:

R1(config)#ip route 192.168.1.0 255.255.255.0 192.168.1.2
R1(config)#ip route 0.0.0.0 0.0.0.0 s0

RIP

R1(config)#router rip
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0

Di default riassume alla network maggiore e non supporta il VSLM.

La versione 2 invece supporta il VSLM.

EIGRP

R1(config)#router eigrp 10
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.2.0
R1(config-router)#no auto-summary

Di default riassume alla network maggiore e supporta il VSLM.

OSPF

R1(config)#router ospf 1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 0
R1(config-router)#network 192.168.2.0 0.0.0.255 area 0
R1(config-router)#exit
R1(config)#interface serial 0
R1(config-it)#ip ospf priority 40

Di default non riassume alla network maggiore e supporta il VSLM.

Caratteristiche particolari dei Distance Vector

Route Poisoning: Se una network fallisce viene segnalata con una metrica infinity di 16 hops.

Problema del Counting to Infinity: Proprio nel momento in cui il router segnala la poisoned route riceve un update dal vicino aggiornando così erroriamente la propria routing table.

Soluzioni

  • Split Horizon: Non inoltra aggiornamenti sull’interfaccia dalla quale ha appreso l’esistenza della network.
  • Trigged update: Segnala immediatamente l’aggiornamento dopo aver ricevuto la poisoned route.
  • Poison reverse: Quando riceve una segnalazione di failed route, sospende lo Split Horizon, e aggiorna la poisoned route (split horizon with poison reverse)

Problema del Counting to Infinity in Redundant Network: Le tecniche viste prima funzionano con due router tuttavia non nel caso in cui se ne prevedano altri dove si potrebbe verificare routing table non corrette.

Solutione

  • Holddown Timer: Non appena il router riceve una poisoned route va in holddown time ossia non accetta aggiornamenti dai router vicini per la route in poisoning per 180 secondi permettendo così che tutti i router della rete abbiano la corretta routing table.

Access Control List

Standard:

Router(config)#access-list 20 deny host 192.168.1.1
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip access-group 20 in

Estesa:

Router(config)#access-list 101 deny tcp host 192.168.1.2 host 192.168.2.2 eq www
Router(config)#int fastEthernet 0/1
Router(config-if)#ip access-group 101 in

Per Telnet:

Router(config)#access-list 3 permit host 172.16.3.3
Router(config)#line vty 0 4
Router(config-line)#access-class 3 in

Ricordarsi che alla fine anche se non espressamente indicato c’è sempre un deny all. Per ricontrollare le access-lists:

Router(config)#show access-lists

NAT

Classico esempio di configurazione NAT:

Testking1(Config)#access-list 1 permit 192.168.107.33 0.0.0.30
Testking1(Config)#access-list 1 deny any
Testking1(Config)#inteface fa0/0
Testking1(Config-if)#ip nat inside
Testking1(Config-if)#exit
Testking1(Config)#inteface s0/0
Testking1(Config-if)#ip nat outside
Testking1(Config-if)#exit
Testking1(Config)#ip nat pool test_nat 198.18.227.25 198.18.227.30 prefix-length 24
Testking1(Config)#ip nat inside source list 1 pool test_nat overload
Testking1(Config)#exit
Testking1#show ip nat translations

WAN

Tre sono i protocolli che lavorano a livello Data Link: Frame Relay, HDLC e PPP.

Frame Relay

Configurazione statica di un Frame Relay e del lmi:

Router(config)#interface serial 0
Router(config-if)#encapsulation frame-relay
Router(config-if)#frame-relay map ip 10.10.10.2 102 broadcast
Router(config-if)#frame-relay lmi-type ansi

Configurazione di una subinterface PPP utile per le questioni di split horizon:

Router(config-if)#interface serial 0.1 point-to-point
Router(config-subif)#ip address 10.0.1.1 255.255.255.0
Router(config-subif)#frame-relay interface-dlci 142

Comandi di verifica delle route:

Router# show frame-relay pvc
Router# show frame-relay lmi
Router# show frame-relay map

L’incapsulamento Frame Relay può essere cisco o ietf se non vi è un router cisco. Mentre lmi può essere ansi, cisco e q933a i quali devono ovviamente concidere con l’altro router.

HDLC

Risulta il protocollo di default del Data Link layer.

In caso di LAB environment il DCE richiede il settaggio del clock.

PPP

Questo protocollo è bene utilizzarlo quando vi sono router non cisco.

Inoltre fornisce:

  • Compression
  • Error detection
  • Multilink support
  • Authentication

Vi sono due tipi di autenticazione del protocollo PPP: Pap e Chap. Il secondo risulta più sicuro e cifrato.

IPv6

Classificazione degli indirizzi IPv6:
ipv6addres

Wireless

Tipologia di reti wireless:
wirelessnetworks

Range di frequenza dei principali standard wireless:

Caratteristiche dei principali standard wireless:

Conclusioni e Accorgimenti

Durante l’esame in alcuni ambienti non è permesso l’uso dell’help (“?“) e del tab.

Post CCNA

Una volta superata la certificazione è possibile controllare il proprio percorso formativo qui
